一、需求分析

現場分析：

項目情況為廠區建筑光伏發電監控項目，通訊部分計劃使用無線的方案。建立無線網絡針對開發區屋頂?shù)母采w，目前項目暫分三個區，共18個廠房?？倧S區距離以2千米×2千米估算。數據通路目前僅有PLC等少量控制數據傳輸，但此方案中所使用的無線產品均為IEEE802.11n新一代無線通訊標準的產品，可為為日后增加視頻監控提供足夠無線通訊帶寬。

帶寬分析：

研華無線交換機使用IEEE802.11n進行通訊，最大傳輸帶寬為300Mbps，所使用的產品全部支持MIMO技術（MIMO技術特點將兩條無線通路進行捆綁帶寬翻倍），在主干和需要大帶寬的傳輸路徑中可增加帶寬保障數據傳輸?shù)姆€(wěn)定和可靠。

帶寬需要看視頻部分的碼流和視頻監控點位情況而定，以每棟廠房頂一個視頻攝像頭，每個攝像頭1~2Mbps帶寬計算，預計已知區域的視頻帶寬總和為18Mbps~36Mpbs左右。通過研華Mesh AP EKI-6340系列產品構建的實際骨干網絡帶寬可達200Mbps以上，可用于數據傳輸?shù)挠行?00Mbps以上，因此即便現場具有視頻監控的傳輸需求，研華工業無線通訊設備仍然可滿足通訊需求。

需要解決的問題：

 此方案可以解決以下問題：

1、 現場覆蓋面積廣，需要遠距離傳輸問題

2、 視頻數據傳輸中需要高帶寬的問題

3、 戶外應用，需要安裝方便，并支持寬溫和高防護等級等工業特點。

4、 穩定可靠的無線產品，保障系統的安全

5、 避免傳統AP橋接帶寬損耗過多問題

6、 光纖布線復雜、成本高的問題

二、方案規劃與說明

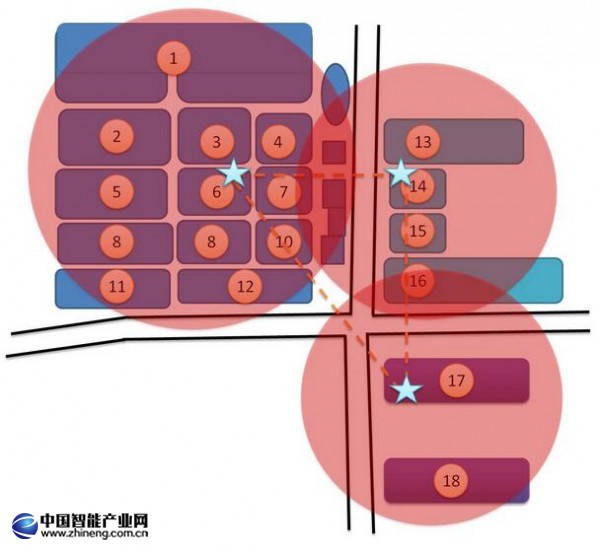

（一）無線Mesh網絡拓?fù)鋱D：

（二）拓?fù)鋱D示說明：

1、上圖中6號、14號、17號廠房的“★”代表三射頻工業無線AP EKI-6340-3。（詳細資料見附帶產品資料）

2、其它廠房上的無線接入點均采用性?xún)r(jià)比較高的EKI-6331AN產品。（詳見產品資料）

（三）方案概述：

此方案要將覆蓋區域分成“主干Mesh網絡”及“AP覆蓋”兩部分。分區原則根據廠區及廠房的實地情況而定。初步擬定通過三臺高性能的研華戶外工業無線Mesh AP EKI-6340-3產品組成主干Mesh網絡（建議組Mesh網絡頻率使用5.8GHZ），再通過分布在各廠房的接入點的EKI-6331AN進行同主干EKI-6340-3網絡進行互聯。（Mesh網絡的特點在無線網絡有故障點出現時，無線AP會自動選擇另一條途徑通訊，保證數據傳輸）。

由于EKI-6340系列AP支持三個射頻，實現在兩個射頻頻組建冗余主干Mesh網絡的同時，第一個射頻進行無線覆蓋。同時，在實施時采用高增益的扇形天線提高傳輸距離并保證帶寬。每個現場點通過EKI-6331AN同骨干Mesh網絡的EKI-6340-3進行通訊。

（四）方案亮點

1、Mesh網絡：通過主干組成的Mesh網絡，進行主干信息的通訊。研華率先在工業無線網絡中使用先進的工業Mesh技術。在網絡中出現故障點時，網絡可以通過Mesh網絡進行自恢復，研華的工業Mesh網絡自恢復時間為20ms。保證數據通訊的正常穩定。

使用Mesh網絡的特點為方便安裝配置，通過Mesh網絡可以進行跳接傳輸（非視距傳輸），大大提高網絡的穩定性（網絡可以自愈合），網絡架構簡單靈活，帶寬高。

2、MIMO技術：即多路輸入多路輸出（MIMO）技術，是指在發射端和接收端分別使用兩個或多個發射天線和接收天線，信號通過發射端和接收端的多個天線傳送和接收，從而改善每個用戶的通訊品質，提高抗干擾能力。

另附Mesh技術白皮書及視頻資料供參考。

三、方案實施說明：

如上圖所示，根據廠區的位置，將無線通訊部分分成“骨干Mesh網絡”及“AP覆蓋節點”兩大部分。骨干基站按4臺預估，但為了盡可能的節約成本，實施時可先按3個骨干基站安裝并實測，如果實測效果不理想時，再增加第4臺骨干基站的架設即可。

實施規劃：

1、骨干基站的架設與實施

如上圖所示的6號、14號及17號廠房均采用骨干基站，骨干基站為研華IP67高防護等級寬溫型三射頻Mesh AP，型號為EKI-6340-3。

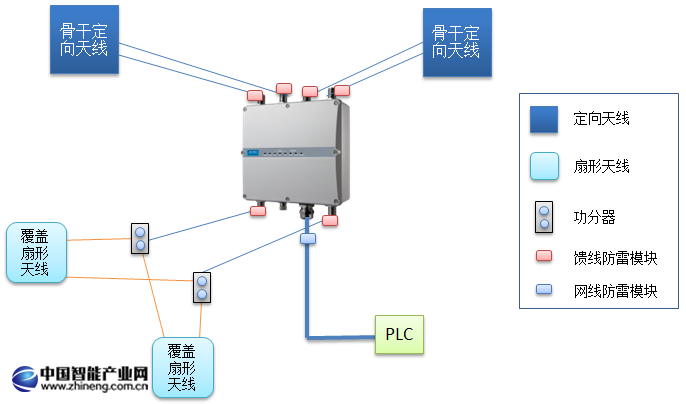

骨干基站及天線安裝示意圖：

骨干基站、天線及配件見下表：

2、監控節點基站的架設與實施

如上圖所示的1~5，7~13，15~16及18號廠房均采用節點基站，節點基站為研華IP55防護等級的高性?xún)r(jià)比無線AP產品，型號為EKI-6331AN。

EKI-6331AN通過防水膠泥及防水膠帶保護后可以直接裸露在戶外使用，并且其內部?jī)?nèi)置了16dBi 5.8GHz雙極化（MIMO）天線，可以直接與骨干基站連接，節省了天線及饋線等成本。

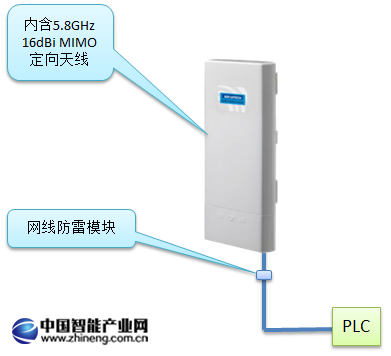

節點基站及天線安裝示意圖：

節點基站、天線及配件見下表：

基站支架安裝

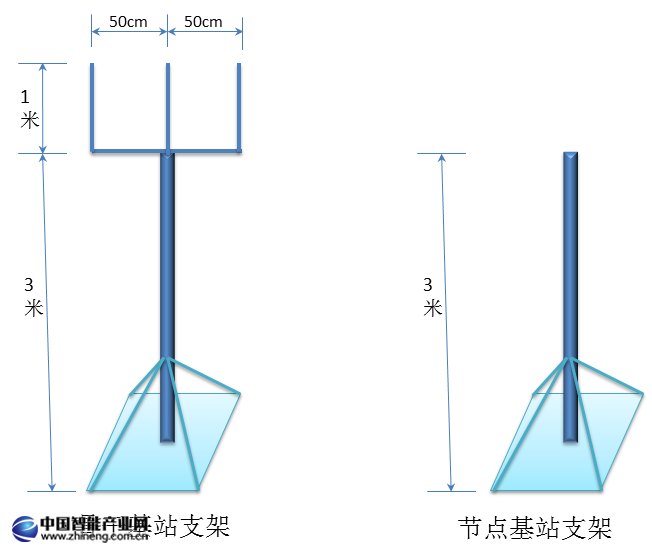

基站支架示意：

由于廠房房頂不便安裝，因此建議采用以下結構的支架對基站進行安裝。

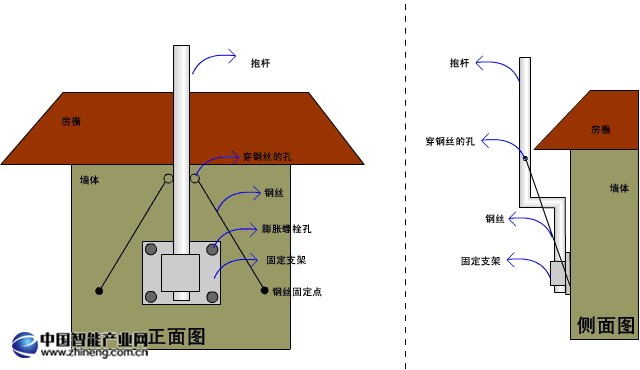

安裝方案（1）

安裝方案（2）

設備及配件匯總表
