項目介紹
國民經濟迅猛增長的同時,作為國民經濟和城市發展所必須的重要工業產品、危險品——炸藥,無論是在民營生產中還是軍事作業中的使用都越來越廣泛,而炸藥的生產和運輸是炸藥應用的關鍵環節?,F場混裝炸藥車技術就是將原料或者半成品裝載到裝藥車,駛入爆破作業現場后,用車載工業生產系統將其連續制備成所需炸藥,并直接將炸藥裝填到炮孔,從而實現采掘爆破的技術?,F場混裝炸藥車是集運輸、生產、裝填為一體,具有安全可靠、操作方便、爆破效果好、環保等技術特點,是爆破裝藥機械作業的一大進步。但現場混裝炸藥車流動性大且不易管理,一旦發生事故具有較大危險性,不加以有效的監督和控制可能給人民生命財產和社會穩定帶來威脅。隨著近幾年車載監控應用系統的普及,提出了現場混裝炸藥車的遠程監控系統的設計。
系統需求
工業炸藥現場混裝車動態監控信息系統主要功能為:利用PLC、遠程監控技術及3G等無線網絡技術,配合GIS/GPS全球衛星定位系統,實現生產數據和作業地理位置信息的自動采集與存儲,并將生產數據與作業地理位置信息按照行業統一的數據格式每天定時自動發送至行業信息綜合管理平臺。車載視頻監視系統能夠自動采集、存儲三個月以上現場混裝作業時的視頻監視圖像,并在有管理需求時上傳。
系統描述
1.UNO-2174A-A33E做為數據通訊處理器硬件平臺
2.通過內嵌的2*Mini-PCIe with 1*SIM 分別擴展GPS、GPRS模塊實現數據的無線傳輸及定位
3.通過集成的2*網口及4*串口與PLC等設備通訊

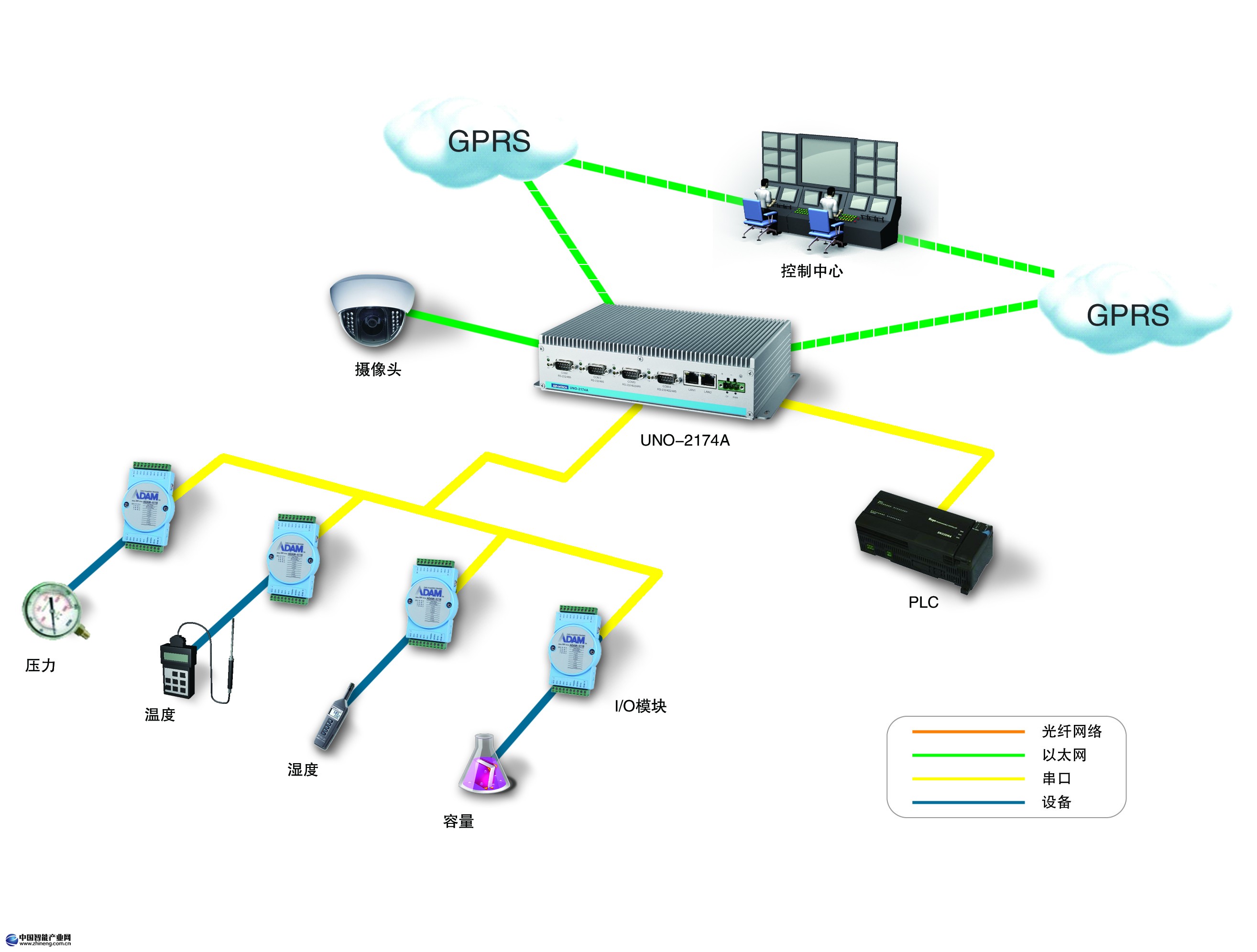

系統架構圖
研華礦用混裝炸藥車遠程監控系統解決方案
結論
研華礦用混裝炸藥車遠程監控系統在現場的實際應用取得了很好的實際效果,高集成度、高可靠性設計符合車載設備對供電、振動等要求。豐富的接口完全滿足客戶的實際需求。
